JTG E60-2008地板擺錘防滑測試儀

一、測試步驟

1.清潔路面:用掃帚或其他工具將測點處的路面打掃干凈。

2.儀器調平。

3.調零

4.校對滑動長度

5.將擺固定在右側懸臂上，使擺錘處于水平釋放位置，并把指針撥至右端與擺桿平行處。

6.用噴水壺噴灑測點，使路面處于濕潤狀態

7.按下右側懸臂上的釋放開關,使擺錘在路面滑過。當擺桿回落時,用手接住,讀數但不記錄。然后使擺桿和指針重新置于水平釋放位置。

8.重復 6 和 7 的操作5次,并讀記每次測定的擺值。

9.在測點位置用溫度計測記潮濕路表溫度,準確至1°C。

10.每個測點由3個單點組成,即需按以上方法在同一測點處平行測定3次,以3次測定結果的平均值作為該測點的代表值。

溫度修正值

二、抗滑值的溫度修正

當路面溫度為t(℃)時,測得的擺值為BPNt,必須按式子換算成標準溫度20℃的擺值BPN20。

BPN20 = BPNt+△BPN

式中:BPN20-換算成標準溫度20℃時的擺值;

        BPNt一路面溫度t時測得的擺值;

        △BPN-溫度修正值按下表采用。

三、報告

報告應包含如下內容:

1.路面單點測定值BPN,經溫度修正后的BPNo、現場溫度.3次的平均值。

2.評定路段路面抗滑值的平均值、標準差變異系數。

地板擺錘防滑測試儀又名擺式摩擦系數測定儀，地板防滑測試儀是依據JTG E60-、JTG E42-、JTG E20-研制而成。主要用于測定地板鋪裝面的防滑度，擺式摩擦系數測定儀原理 擺式儀是動力擺沖擊型儀器。它是根據“擺的位能損失等于安裝于擺臂末端橡膠片滑過路面時克服路面等磨擦所做的功”這一基本原理研制而成。

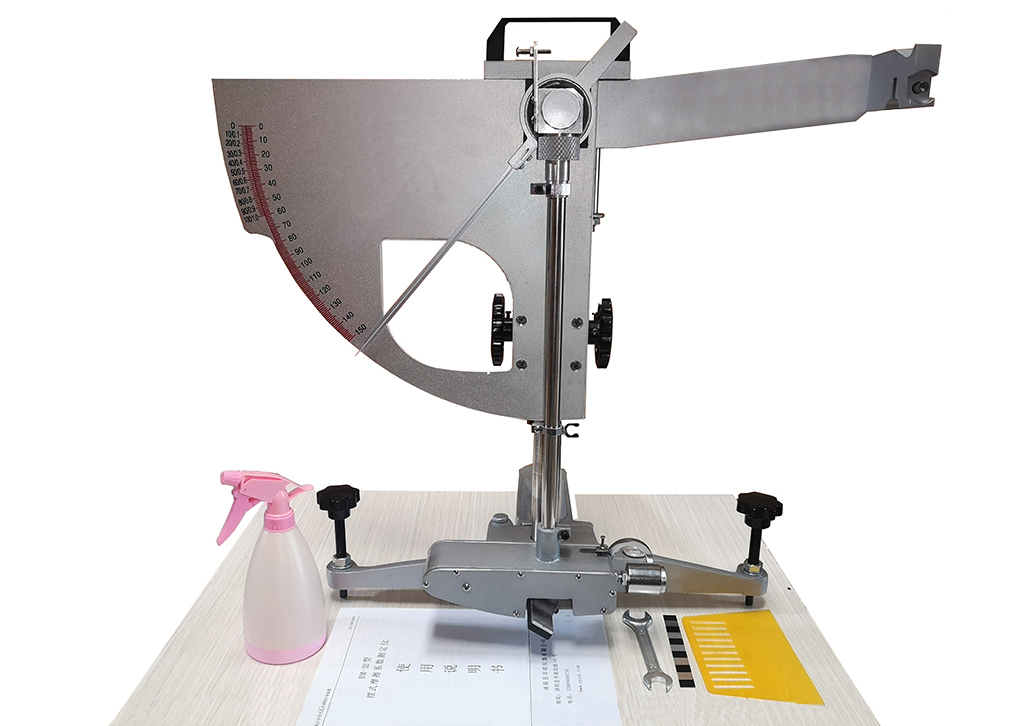

地板擺錘防滑測試儀結構：

1、底座：由T型腿調平螺絲和水準泡組成對儀器起調平支撐作用。

2、立柱：由立柱、升降機構導向桿及儀器把手組成。用于升降和固定擺頭的位置。

3、釋放開關：安裝于懸臂上的開關用于保持擺桿水平位置和釋放擺桿落下的作用。

4、擺頭：由緊固把手?jǐn)[軸轉向節軸承等組成起連接擺固定位置保證在擺動平面內自由擺動的作用。

5、示數系統：由指針、毛氈圈、法蘭、緊固螺母及度盤組成指針可直接指示出磨擦系數值。

6、擺：由上、下部接頭、擺桿、彈簧、杠桿、舉升柄、外殼、滑溜 塊及橡膠片組成。它對擺動中心有規定力矩對路面有規定壓力本身前與后左與右的力矩平衡它是度量路面的摩擦系數的尺度。
